Villanykapcsoló típusok – Melyiket válasszuk és mikor?

A villanykapcsoló minden elektromos hálózat egyik legalapvetőbb eleme. Bár használata rendkívül egyszerű, a megfelelő típus kiválasztása már nagyban befolyásolja a világítás kényelmét és funkcionalitását.

Nem minden kapcsoló ugyanarra a feladatra készült. Egyes típusok egyetlen lámpát kapcsolnak egy helyről, mások két külön áramkört vezérelnek, vagy akár lehetővé teszik, hogy ugyanazt a világítást több helyről is működtessük.

Ebben a cikkben bemutatjuk a leggyakoribb villanykapcsoló típusokat, működésüket és felhasználási területeiket.

Mi alapján válasszunk villanykapcsolót?

A megfelelő kapcsoló kiválasztásakor az alábbi szempontokat érdemes figyelembe venni:

• hány világítási áramkört szeretnénk vezérelni;
• egy vagy több helyről kell kapcsolni a világítást;
• süllyesztett vagy falon kívüli szerelés szükséges;
• beltéri vagy kültéri felhasználásra kerül;
• milyen dizájn illik az adott helyiséghez.

A kapcsoló funkciója mindig elsődleges, de ma már a megjelenés is fontos szerepet játszik egy modern otthon kialakításában.

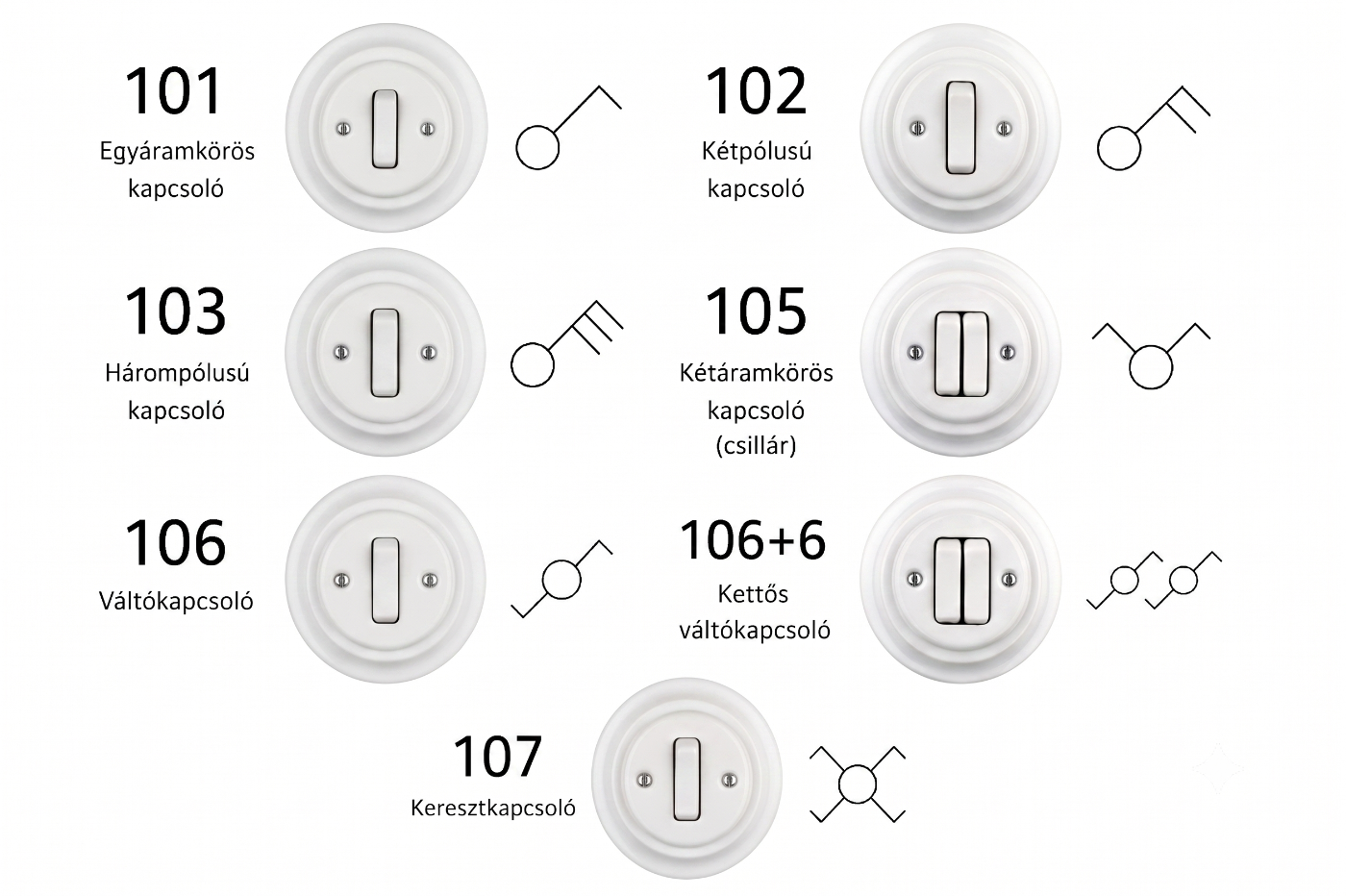

A leggyakoribb villanykapcsoló típusok

101-es egyáramkörös kapcsoló

A 101-es egyáramkörös kapcsoló a legelterjedtebb villanykapcsoló típus.

Segítségével egy világítási áramkör kapcsolható egyetlen helyről, ezért szinte minden lakásban és családi házban megtalálható.

Jellemző felhasználás

• nappali
• hálószoba
• konyha
• fürdőszoba
• WC
• gardrób
• tároló

102-es kétpólusú kapcsoló

A kétpólusú kapcsoló a fázis- és a nullavezetőt is egyszerre szakítja meg.

Elsősorban olyan helyeken alkalmazzák, ahol fokozott biztonsági követelményeknek kell megfelelni.

Jellemző felhasználás

• nedves helyiségek
• műhelyek
• ipari környezet
• speciális villamos berendezések

103-as hárompólusú kapcsoló

A hárompólusú kapcsoló háromfázisú hálózatok világításának kapcsolására szolgál.

Mindhárom fázist egyszerre kapcsolja, ezért elsősorban ipari és üzemi környezetben alkalmazzák.

105-ös kétáramkörös (csillár) kapcsoló

A kétáramkörös kapcsoló lehetővé teszi két külön világítási áramkör vezérlését ugyanarról a kapcsolóról.

Tulajdonképpen két darab 101-es kapcsoló működését egyesíti egyetlen szerelvényben.

Tipikus felhasználás

• csillárok
• nappali világítás
• két külön lámpacsoport kapcsolása
• konyhai világítás

106-os váltókapcsoló

A váltókapcsoló segítségével ugyanaz a világítás két különböző helyről kapcsolható.

Két darab váltókapcsoló együtt alkot egy alternatív kapcsolást.

Leggyakoribb felhasználás

• lépcsőház
• folyosó
• két bejárattal rendelkező helyiségek
• hosszabb közlekedők

106+6 kettős váltókapcsoló

A kettős váltókapcsoló két egymástól független váltókapcsolót tartalmaz egy szerelvényben.

Segítségével két külön világítási kör vezérelhető alternatív kapcsolásban, miközben helyet takaríthatunk meg a falon.

107-es keresztkapcsoló

Ha ugyanazt a világítást három vagy több helyről szeretnénk kapcsolni, keresztkapcsolóra is szükség lesz.

A keresztkapcsoló mindig két váltókapcsoló közé kerül beépítésre, és tetszőleges számú keresztkapcsoló alkalmazható egy rendszerben.

Gyakori felhasználás

• több szintes családi házak
• hosszú folyosók
• szállodák
• irodák
• nagyobb épületek

Műszaki jellemzők

A legtöbb lakossági villanykapcsoló az alábbi műszaki paraméterekkel rendelkezik:

• Névleges feszültség: 230 V
• Névleges áramerősség: 10 A
• Beltéri kivitel: IP20
• Nedves vagy kültéri környezet: IP44 vagy magasabb védettség

A korszerű kapcsolók többsége ma már rugós vezetékcsatlakozással készül, amely gyorsabb szerelést és hosszú távon megbízhatóbb kötést biztosít.

A dizájn szerepe

Napjainkban a villanykapcsolók már nem csupán elektromos szerelvények, hanem a belsőépítészet meghatározó elemei is.

A modern szerelvénycsaládok számos kivitelben érhetők el:

• porcelán
• üveg
• műanyag
• fa
• fémhatású felületek

A megfelelő keret, szín és anyag kiválasztásával a kapcsolók harmonikusan illeszkedhetnek a klasszikus, modern vagy akár loft stílusú enteriőrökbe.

Melyik villanykapcsolóra van szükség?

Összegzés

A megfelelő villanykapcsoló kiválasztása nemcsak a világítás működését határozza meg, hanem a mindennapi használat kényelmét is. Már a villamos hálózat tervezésekor érdemes átgondolni, hogy hány helyről szeretnénk vezérelni a világítást, illetve hány külön áramkör kialakítására lesz szükség.

Webáruházunkban megtalálhatók a modern üveg, porcelán és prémium kivitelű villanykapcsolók, amelyek ötvözik a megbízható működést, a magas minőséget és az esztétikus megjelenést. A megfelelő kapcsoló kiválasztásával hosszú távon kényelmesebb és praktikusabb elektromos rendszert alakíthat ki otthonában vagy munkahelyén.

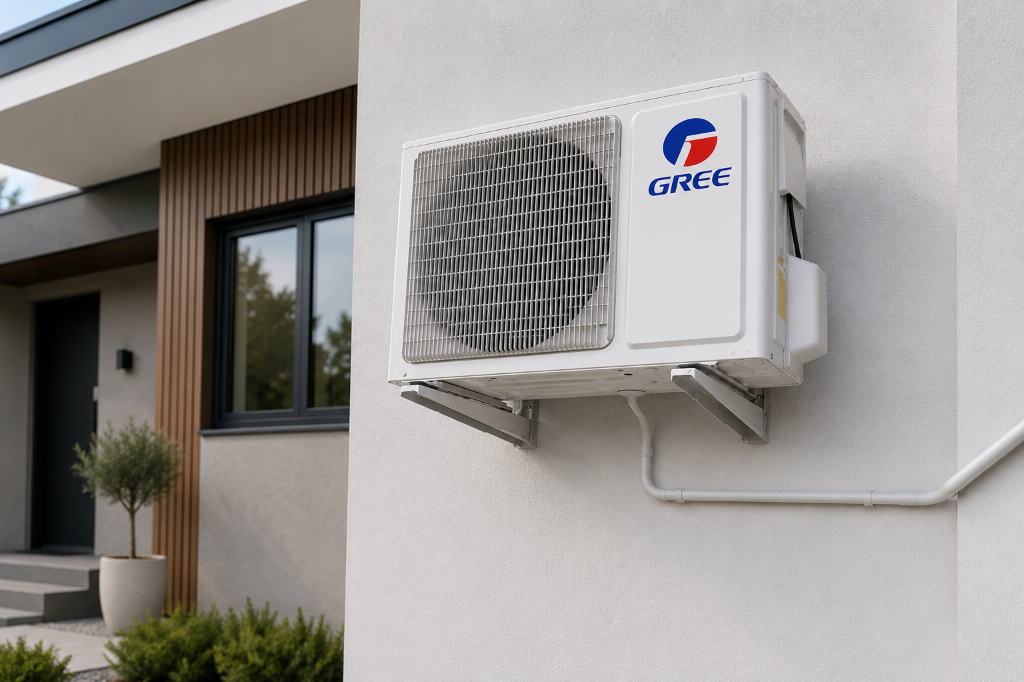

Klíma kondenzvíz elvezetése – Miért fontos, és mire kell figyelni telepítéskor?

Egy modern klímaberendezés nemcsak kellemes hőmérsékletet biztosít otthonunkban, hanem a levegő páratartalmát is csökkenti. Ennek természetes velejárója a kondenzvíz keletkezése, amelyet megfelelően kell elvezetni. Bár sokan nem tulajdonítanak ennek nagy jelentőséget, a helytelenül kialakított kondenzvíz-elvezetés komoly kellemetlenségeket és akár jelentős károkat is okozhat.

Ebben a cikkben bemutatjuk, hogyan keletkezik a kondenzvíz, milyen elvezetési lehetőségek léteznek, és mire érdemes figyelni klíma telepítésekor.

Mi az a kondenzvíz?

Hűtési üzemmódban a klíma beltéri egységének hőcserélője lehűti a helyiség levegőjét. A levegőben található nedvesség a hideg felületen kicsapódik, hasonlóan ahhoz, amikor egy hideg ital poharán vízcseppek jelennek meg.

Ez az összegyűlő víz a kondenzvíz, amely a beltéri egység csepptálcájába kerül, majd onnan egy csövön keresztül távozik.

Párás nyári időszakban egy átlagos lakossági klíma akár napi több liter kondenzvizet is termelhet, ezért annak megfelelő elvezetése elengedhetetlen.

Miért fontos a megfelelő kondenzvíz-elvezetés?

A kondenzvíz önmagában teljesen természetes jelenség, problémát csak akkor okoz, ha nem tud megfelelően távozni.

Nem megfelelő kialakítás esetén előfordulhat:

• vízcsepegés a beltéri egységből,
• átnedvesedő fal vagy mennyezet,
• festékhibák és esztétikai károk,
• penészesedés,
• kellemetlen szagok,
• a klímaberendezés meghibásodása.

A legtöbb ilyen probléma nem a készülék hibája, hanem a nem megfelelő telepítés vagy karbantartás következménye.

Hová vezethető el a kondenzvíz?

A megfelelő megoldás mindig az épület adottságaitól függ.

Családi ház

Családi házaknál általában egyszerűbb a kondenzvíz elvezetése. Gyakori megoldás:

• csatornába történő bekötés,
• szikkasztó kavicságy,
• megfelelő kültéri vízelvezető rendszer.

Fontos, hogy a kifolyó víz ne okozzon károkat, és télen ne fagyjon vissza a vezetékbe.

Társasház

Társasházaknál sokkal nagyobb figyelmet kell fordítani az elvezetésre.

Nem megfelelő megoldás például:

• járdára csepegtetni,
• másik erkélyre vagy ablakra vezetni,
• közterületre kiengedni,
• olyan helyre vezetni, ahol télen jegesedést okozhat.

Ezek nemcsak kellemetlenséget okozhatnak, hanem akár társasházi vagy önkormányzati előírásokat is sérthetnek.

Mikor szükséges kondenzvíz-szivattyú?

Nem minden esetben oldható meg gravitációs elvezetéssel a kondenzvíz kivezetése.

Ilyenkor kondenzvíz-szivattyú alkalmazása szükséges, amely automatikusan továbbítja a vizet a kívánt elvezetési pontra.

Leggyakrabban az alábbi esetekben alkalmazzák:

• tetőtéri telepítéseknél,
• pincehelyiségekben,
• nagy távolságú csővezetésnél,
• amikor nincs megfelelő lejtés kialakítására lehetőség.

A megfelelő szivattyú kiválasztása jelentősen növeli a rendszer üzembiztonságát.

Milyen hibák fordulnak elő leggyakrabban?

A legtöbb problémát néhány tipikus kivitelezési hiba okozza.

Ide tartozik:

• nem megfelelő csőlejtés,
• túl hosszú vagy túl keskeny csővezeték,
• megtört cső,
• eltömődött kondenzvíz-vezeték,
• nem megfelelő kültéri kifolyó kialakítása,
• hiányzó fagyvédelem.

Előfordulhat az is, hogy a csőben pangó víz miatt baktériumok és algák szaporodnak el, amelyek kellemetlen szagokat okozhatnak.

Miért fontos az éves karbantartás?

A klíma éves tisztítása során nemcsak a hőcserélőt és a szűrőket kell ellenőrizni, hanem a kondenzvíz-elvezető rendszert is.

A rendszeres karbantartás során ellenőrizhető:

• a cső átjárhatósága,
• az esetleges lerakódások,
• a csepptálca állapota,
• a kondenzvíz akadálytalan elvezetése.

Ezzel megelőzhetők a váratlan meghibásodások és a beltéri beázások.

Mire érdemes figyelni klíma telepítés előtt?

Sokan elsősorban a klíma teljesítményét, energiafogyasztását vagy a készülék megjelenését veszik figyelembe. Ugyanilyen fontos azonban a kondenzvíz megfelelő elvezetésének megtervezése is.

Egy szakszerűen kivitelezett rendszer:

• hosszú távon megbízhatóan működik,
• nem okoz beázást,
• nem zavarja a szomszédokat,
• megfelel az épület adottságainak,
• egyszerűen karbantartható.

Összegzés

A kondenzvíz-elvezetés elsőre apró részletnek tűnhet, mégis meghatározó szerepet játszik egy klímaberendezés biztonságos és problémamentes működésében.

A megfelelő tervezés, a szakszerű telepítés és a rendszeres karbantartás együtt biztosítják, hogy a klíma hosszú éveken keresztül megbízhatóan szolgálja otthona komfortját.

Ha új klímát szeretne telepíteni, vagy meglévő rendszerét szeretné felülvizsgáltatni, érdemes olyan szakembert választani, aki nemcsak a készülék felszerelésére, hanem a kondenzvíz szakszerű elvezetésére is kiemelt figyelmet fordít.

Miért kötelező a FI-relé klímaberendezéshez – és miért érdemes dugaljba dugható megoldást választani?

A klímaberendezések telepítésekor nem csak a megfelelő hűtési-fűtési teljesítményről kell gondoskodni, hanem a biztonságról is. Az érintésvédelem egyik alapvető eleme a 30 mA-es áram-védőkapcsoló (FI-relé), amely életvédelmi célból védi a felhasználót az áramütéstől.

Kötelező előírás klímák esetében

A magyar és európai szabványok (MSZ HD 60364-4-41:2018) előírják, hogy minden aljzatos csatlakozás esetén kötelező a FI-relé alkalmazása.
Klímák esetében ez különösen indokolt, mivel:

• a kültéri egység időjárásnak és nedvességnek kitett,

• a berendezés fémházas, így szigetelési hiba esetén az áramütés veszélye valós,

• a kondenzvíz és a nedves környezet növeli a kockázatot.

Ezért minden klímatelepnél hangsúlyozzuk: FI-relé nélkül nincs biztonságos üzemeltetés.

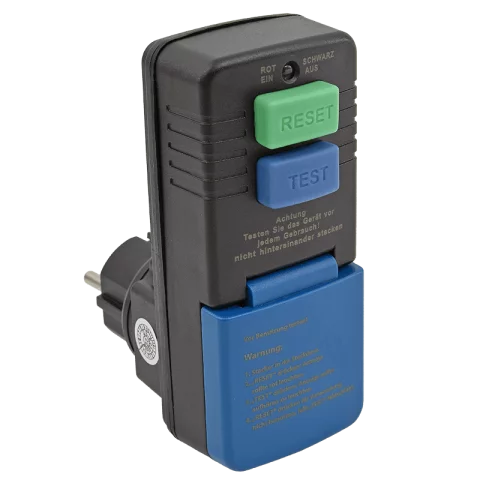

A dugaljba dugható FI-relé előnyei

Régebbi épületekben és bérleményekben gyakran nincs a hálózatban beépített FI-relé. Ilyenkor a legegyszerűbb és leggyorsabb megoldás a dugaljba dugható FI-relé adapter:

• telepítése nem igényel hálózatbővítést vagy villanyszerelést,

• azonnali érintésvédelmi biztonságot nyújt,

• hordozható, így akár más készülékekhez is használható.

Miért különleges ez a típus?

A legtöbb piacon kapható FI-relé csak a váltakozó áramú hibákat (AC típus) érzékeli.
Azonban az inverteres klímaberendezések működésük során egyenáramú összetevőket is visszajuttathatnak a hálózatba. Ezeket a hagyományos FI-relék nem mindig képesek felismerni, így nem adnak teljes körű védelmet.

Ez a dugaljba dugható FI-relé a gyártó szerint érzékeli az egyenáramú szivárgóáramokat is, ezért kifejezetten alkalmas inverteres klímákhoz. Ez egy fontos különbség, amely a felhasználó számára extra biztonságot jelent.

Összefoglalás

• Klímák telepítésénél a FI-relé nem választható opció, hanem kötelező biztonsági elem.

• Ha a hálózatban nincs kiépítve, a dugaljba dugható FI-relé gyors és megbízható megoldás.

• Ez a speciális típus az inverteres klímák által a hálózatba juttatott egyenáramú összetevőket is érzékeli, így nagyobb biztonságot nyújt, mint a hagyományos FI-relék.

Ha klímát üzemeltet FI-relé nélkül, az nemcsak a szabványoknak mond ellent, hanem komoly életvédelmi kockázatot is jelenthet. Egy ilyen egyszerű adapterrel ez a probléma könnyen orvosolható.

Fi relé csatlakozóaljzat formában, teszt gombbal, 16A 30mA, IP44
